kicad导出嘉立创能用的Gerber

内容直接取自KiCad-9分钟速成系列,做个文字版,懒得每次翻视频了

打开文件制造输出Gerbers(或者文件绘制

改一下输出目录

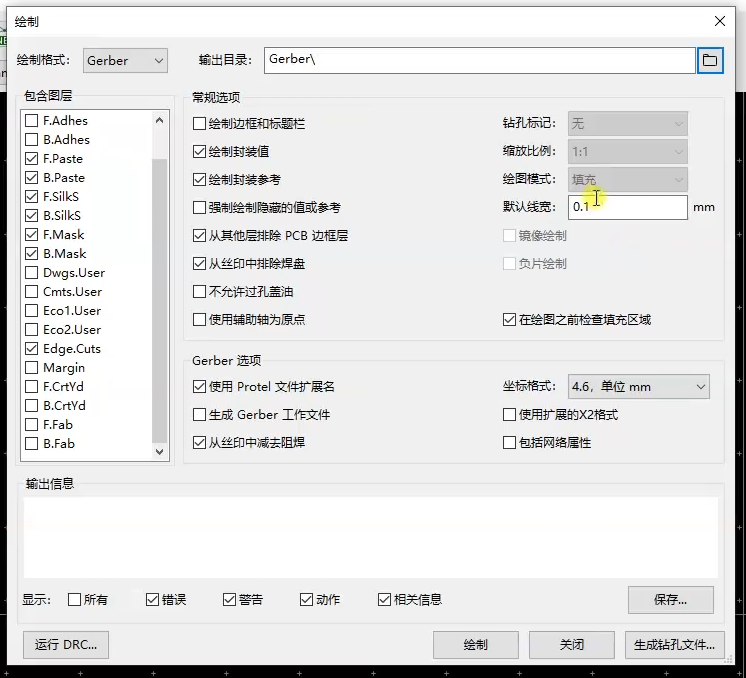

如果用的是5.1,直接参考稀饭的设置:

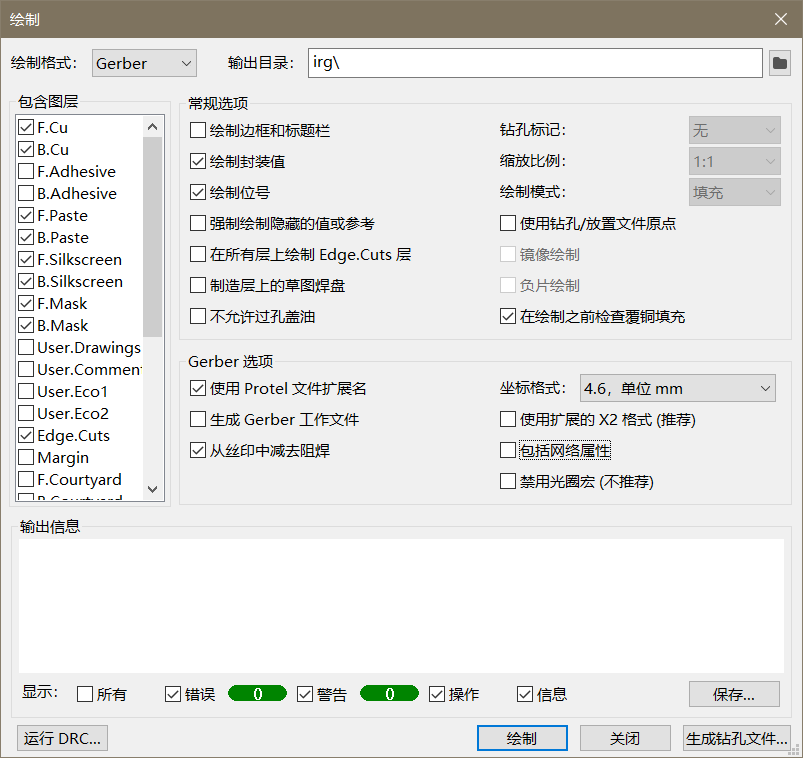

5.99的话参考下面这张图:

注意,过孔盖油根据自己需求来选

点击绘制即可

点击生成钻孔文件

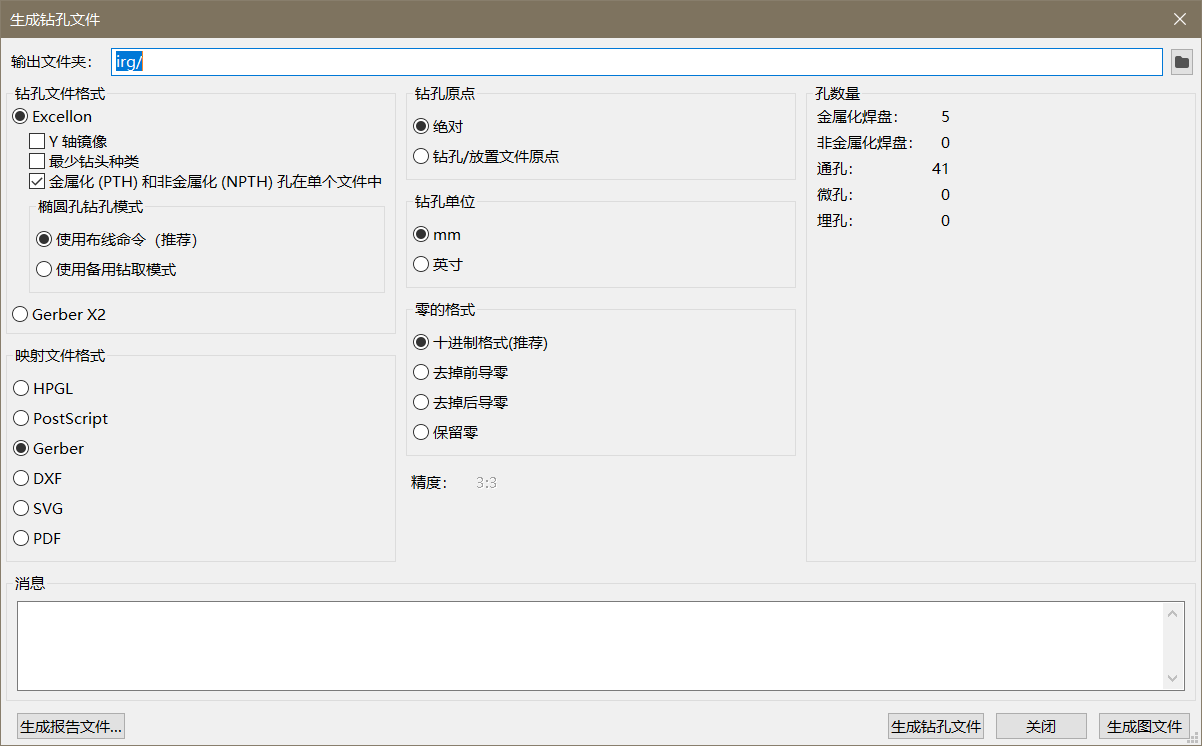

参考下图:

点击生成钻孔文件

然后打包传嘉立创就能打pcb了

贴片坐标图的话,太麻烦,嘉立创官网有介绍方法,不用我介绍了
