为RG351P加装WIFI模块

缘由

闲来无事在咸鱼买了台rg351p,昨晚到货了,我看有个wifi功能,但是扫不到ap。查了一下说是这个型号都没有配wifi,但是初版都带

偶然了解

今天群里问了一句,结果发现卡秋莎有这机器,还研究过,并且抛来一篇博客,里面就有着这台机器的拆机图片(这篇存档

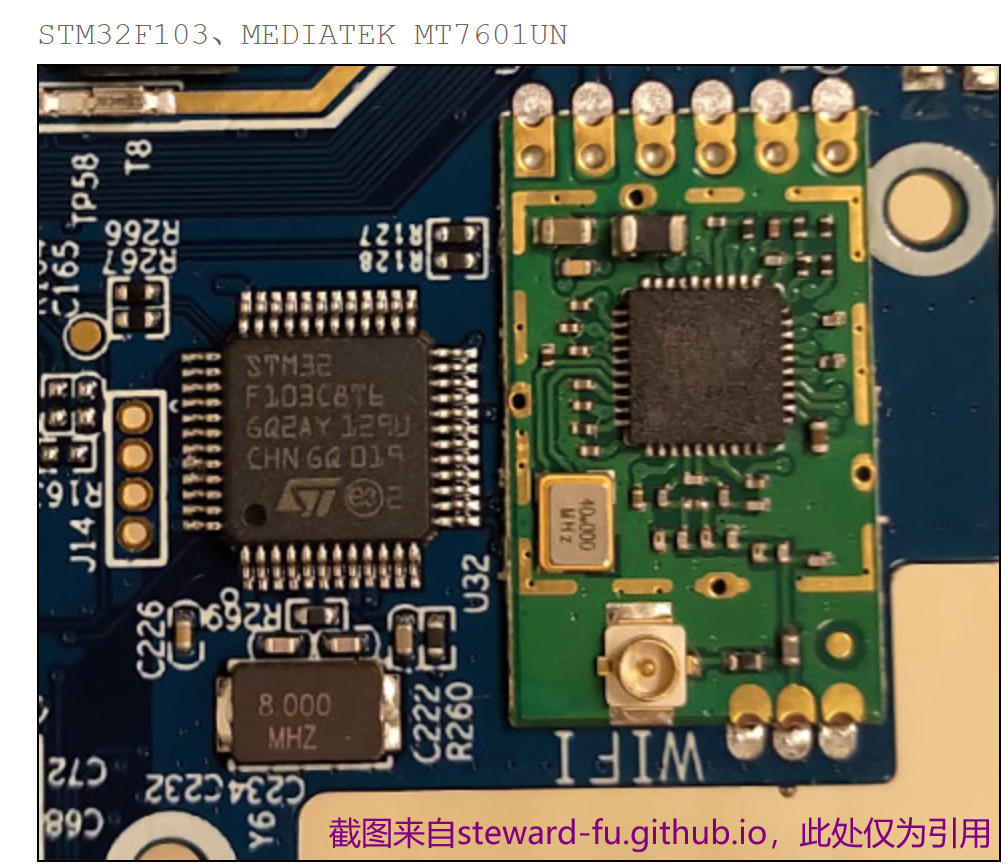

使用的芯片是MT7601UN,文章截图如下:

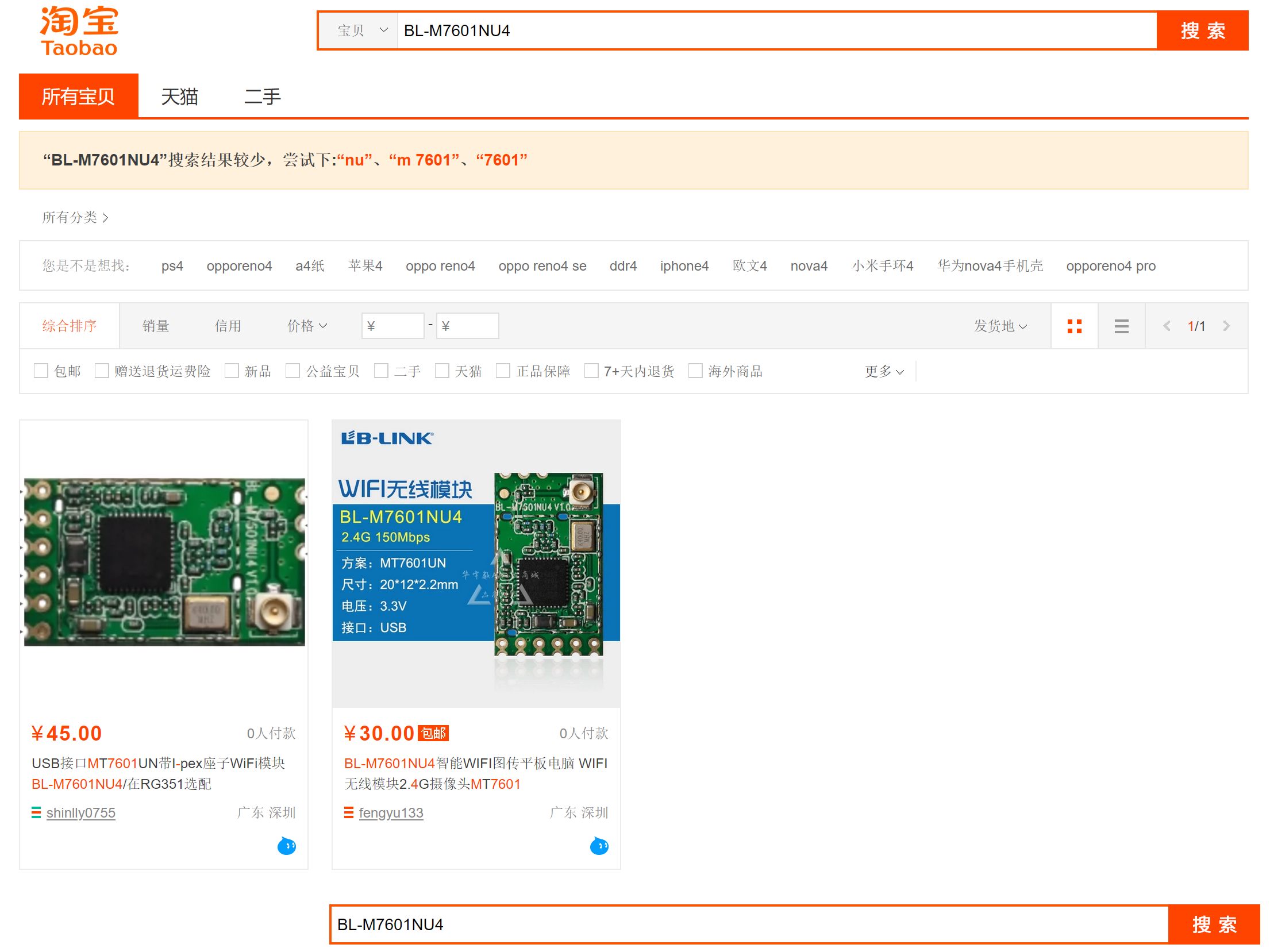

用的这个模组型号是BL-M7601NU4,真是个稀有形状的模组,整个淘宝就俩卖的,还死贵

翻垃圾

既然是linux,那是不是找个通用的wifi都能支持呢?我想起来之前库存的几十个,翻出来一个拆开,结果发现,这批usb wifi的芯片就是MT7601UN,真是巧了

开整!

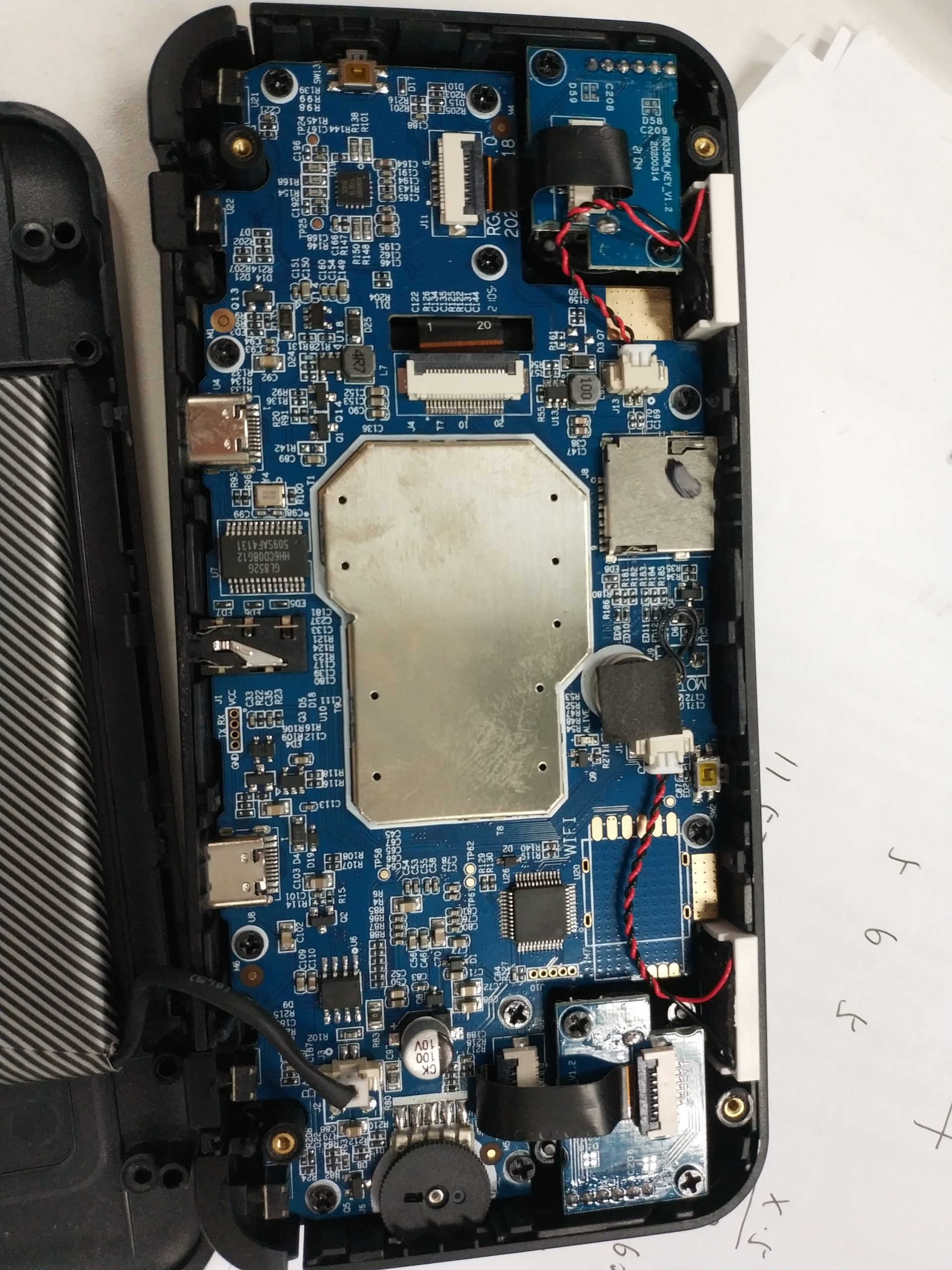

先拆开机器,很明显wifi的焊盘就在那里(右下角那个空焊盘就是):

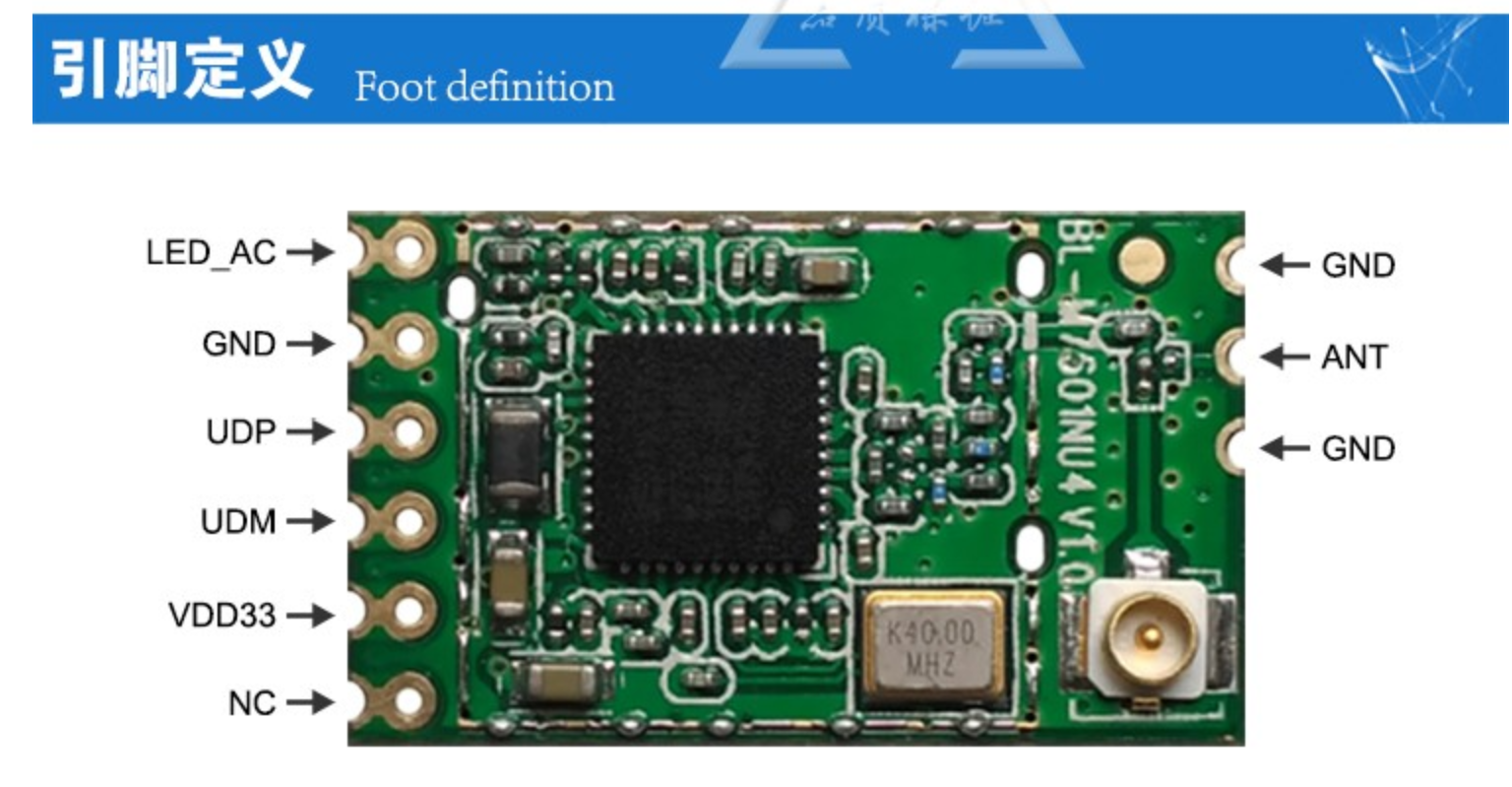

参考下淘宝店给的引脚定义:

供电是3.3V,于是我测量了一下发现确实是wifi开关会控制供电,电压输出是3.3V

这有点麻烦了,因为我的wifi模块,是usb供电的,电压是5v

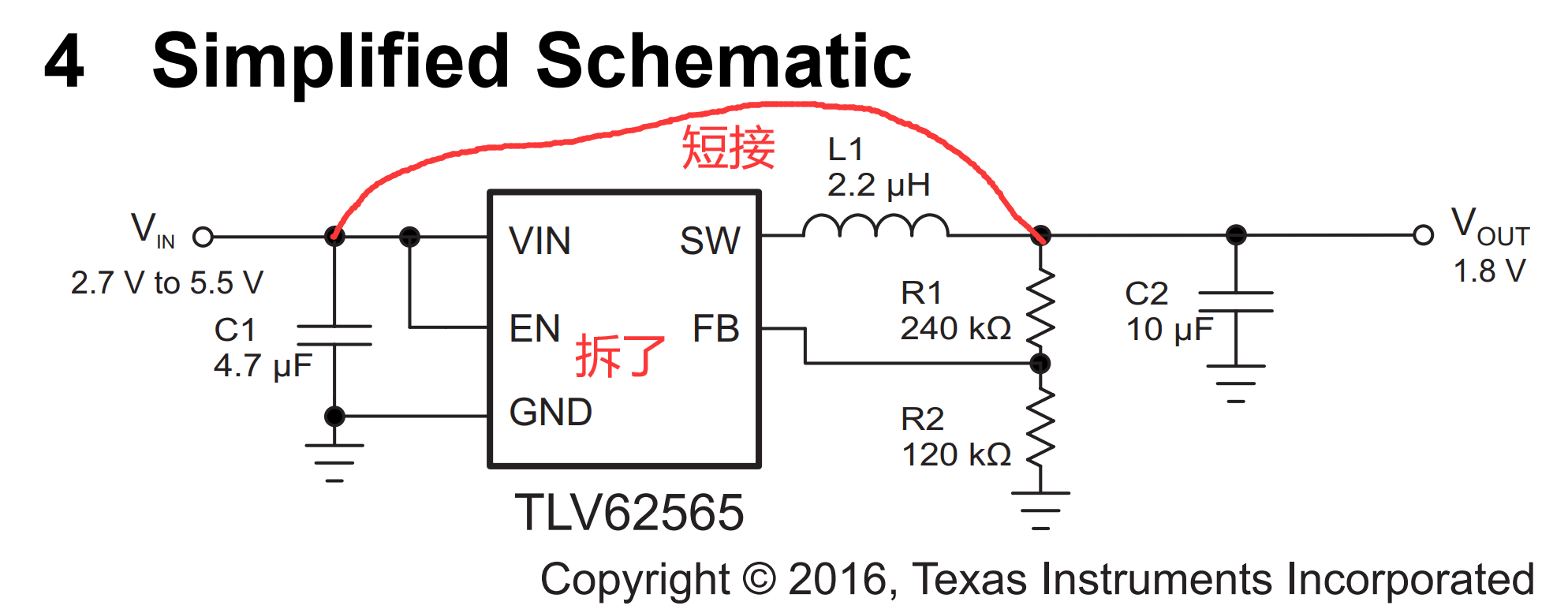

于是乎这个usb wifi就要改造一下了,查询丝印发现他用的ldo型号是TLV62565,看了看参考电路,按下图进行飞线即可使用3.3V供电:

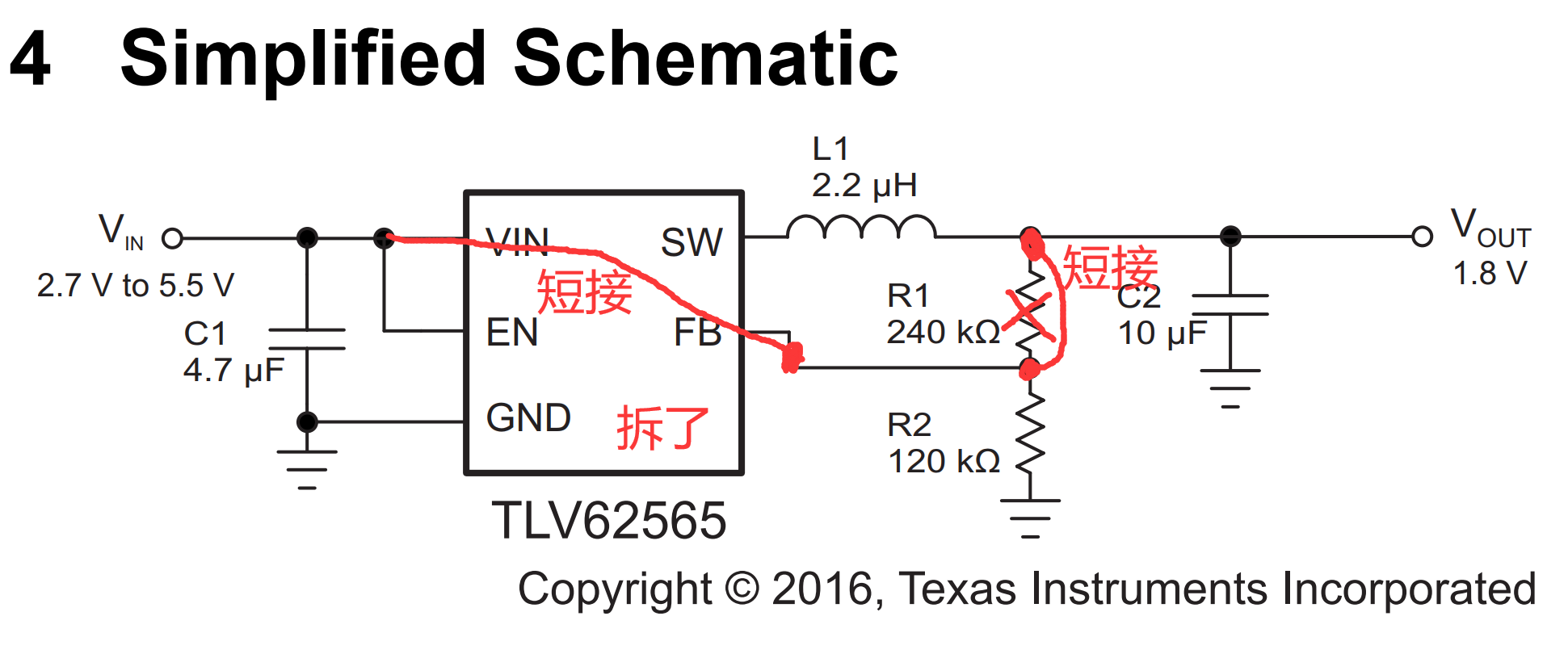

当然,实际操作的时候发现,电感在背面很难短接,所以就把R1拆了,短接VINFB,再短接R1两端的:

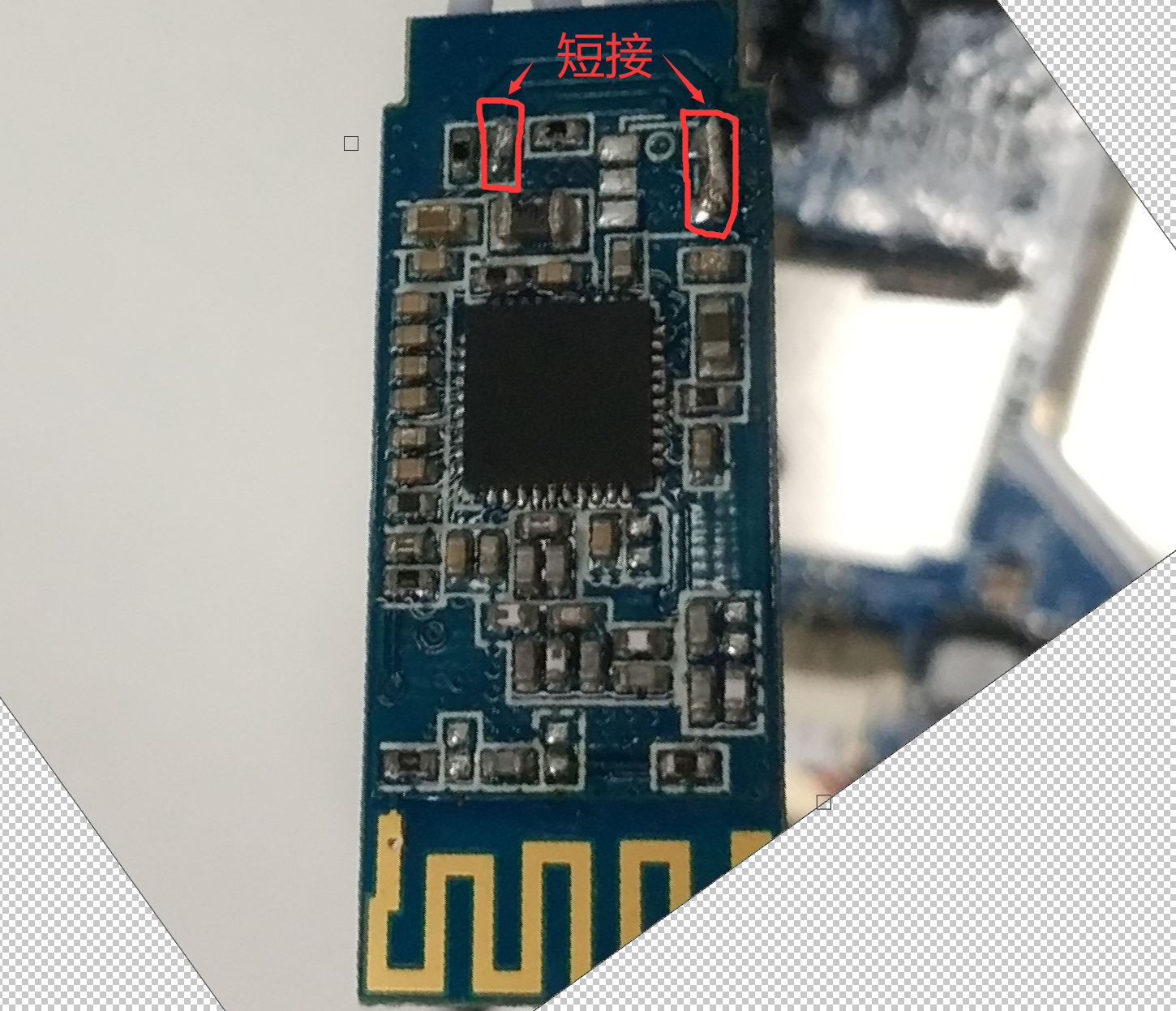

下面就是改完的样子:

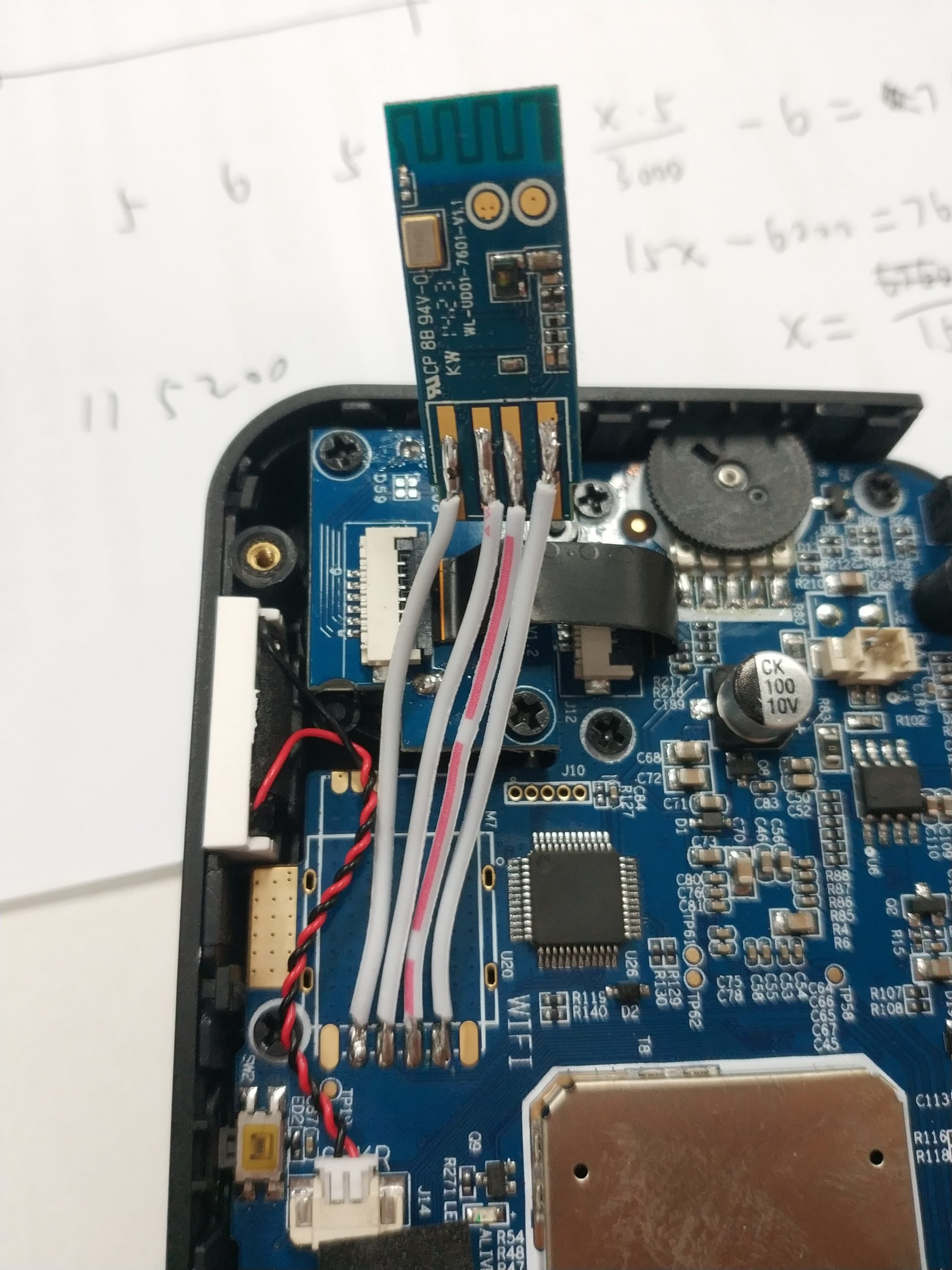

然后把四根线,一对一分别连机器上就行了:

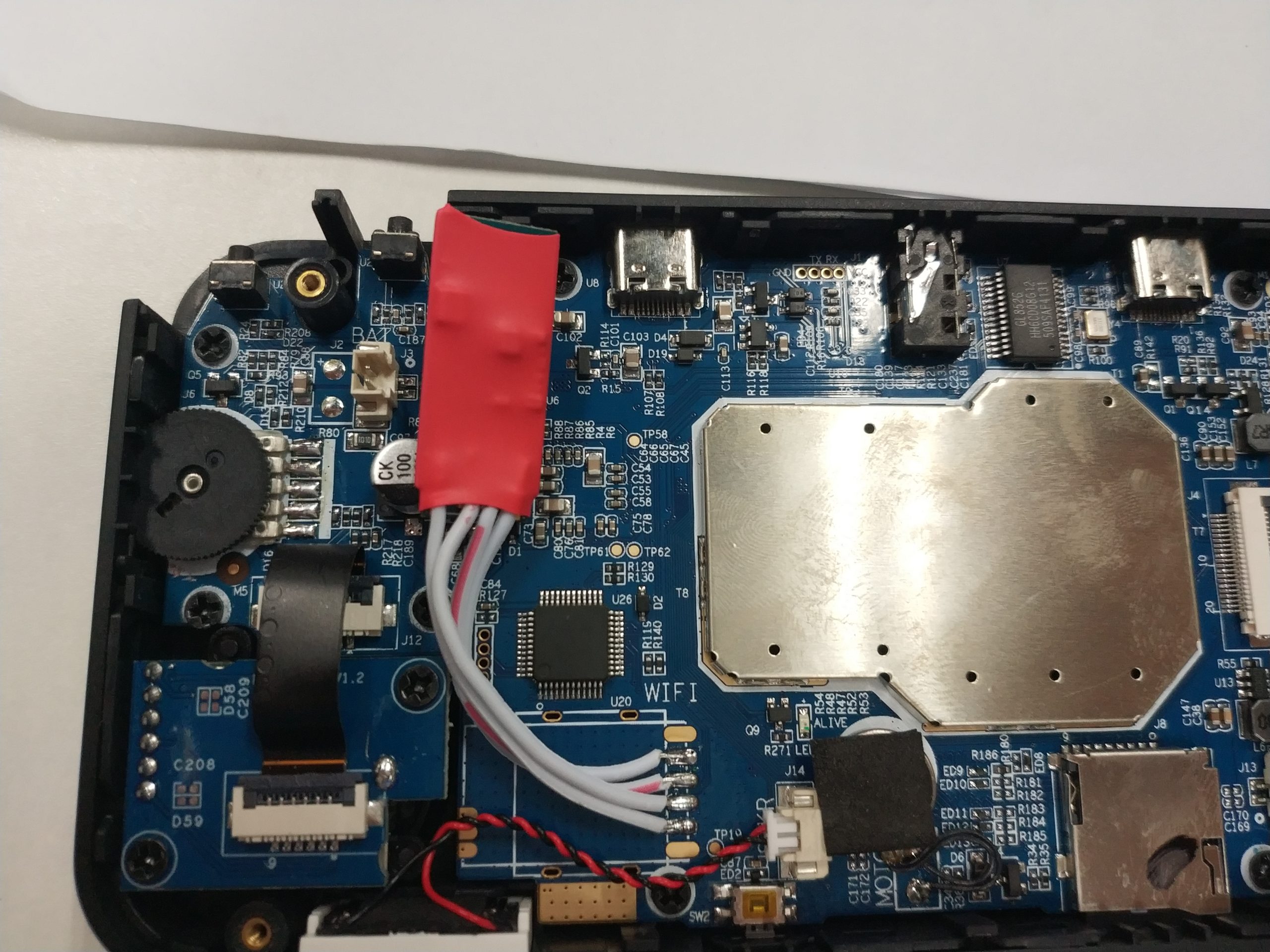

加一圈热缩管防止短路

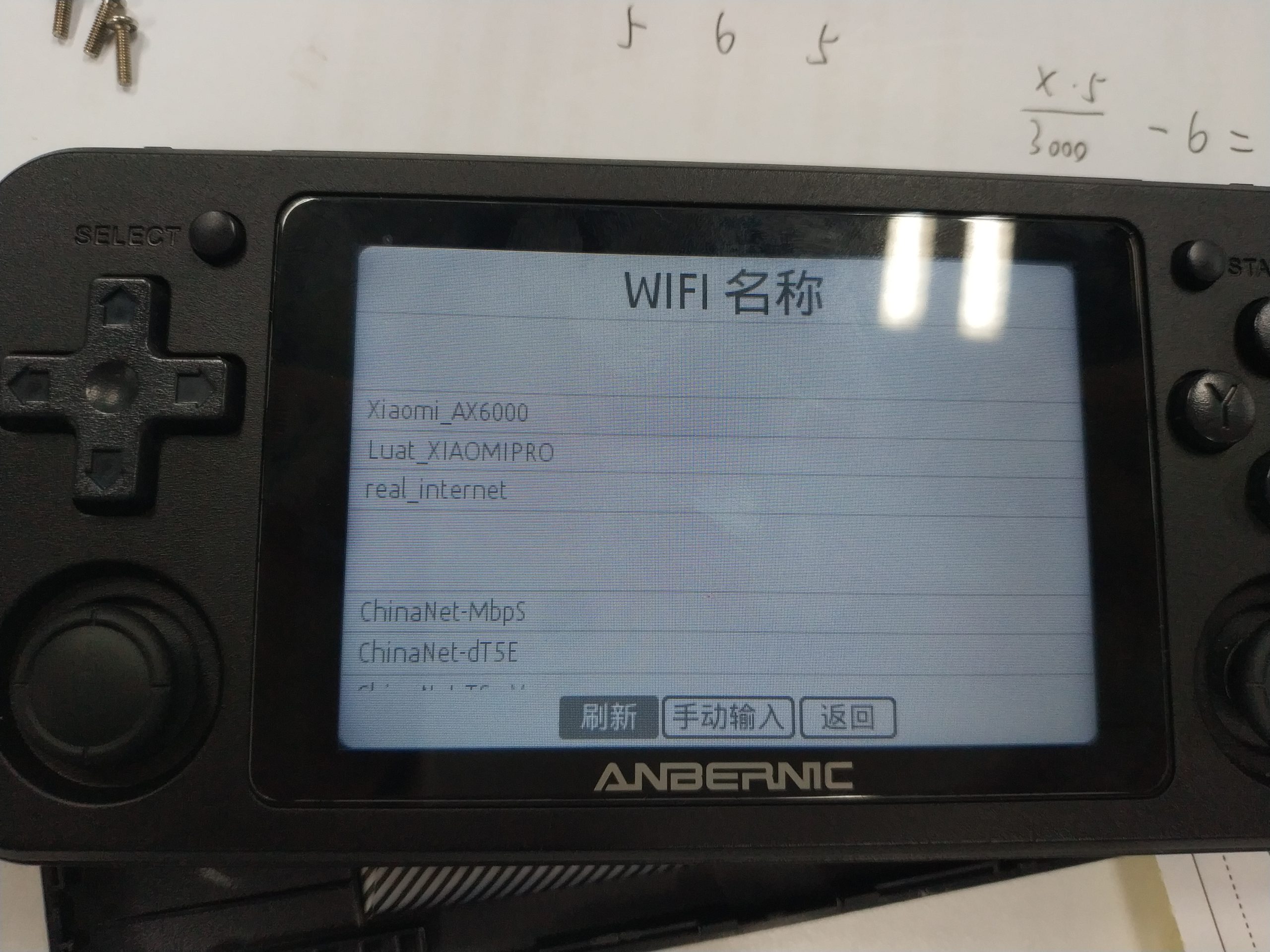

完成!可以用了!

后续问题

刚装上去发现开wifi会卡死,感觉是wifi把系统卡住了,但是拆开后测试又正常

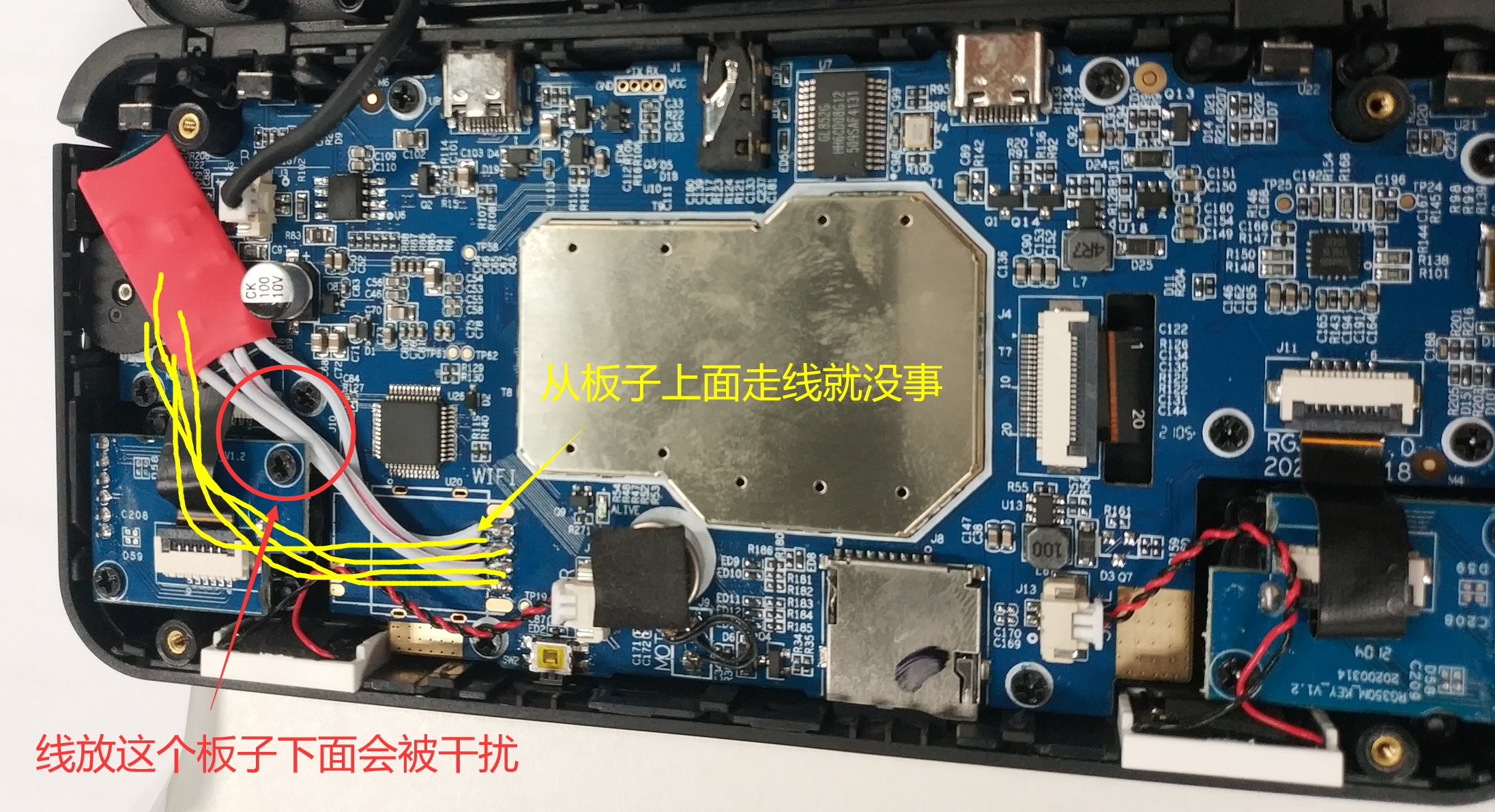

经过排查,是usb的dp和dm有干扰导致通讯有问题,走线换一下就好了
