本程序使用山外库：http://git.oschina.net/chenxuuu/vcan-K60-V5.3

OLED使用12864屏幕，SPI串口

必要文件：oled.c、oled.h

引脚定义：

  #define OLED_SCL  PTA15_OUT
  #define OLED_SDA  PTA17_OUT
  #define OLED_RST  PTA19_OUT
  #define OLED_DC   PTA16_OUT
  #define OLED_CS   PTA14_OUT
/*
4线SPI使用说明：
VBT 供内部DC-DC电压，3.3~4.3V，如果使用5V电压，为保险起见串一个100~500欧的电阻
VCC 供内部逻辑电压 1.8~6V
GND 地

BS0 低电平
BS1 低电平
BS2 低电平

CS  片选管脚
DC  命令数据选择管脚
RES 模块复位管脚
D0（SCLK） ，时钟脚，由MCU控制
D1（MOSI） ，主输出从输入数据脚，由MCU控制

D2 悬空
D3-D7 ， 低电平 ， 也可悬空，但最好设为低电平
RD  低电平 ，也可悬空，但最好设为低电平
RW  低电平 ，也可悬空，但最好设为低电平
RD  低电平 ，也可悬空，但最好设为低电平
*/

显示中文测试：

#include "common.h"
#include "include.h"
#include "oled.h"
uint8 testbmp[]={};//省略

void main()
{
  OLED_Init();
    while(1)
    {
       OLED_Print(0,0,"双车追不上-启动中");
       Draw_BMP(50,3,77,6,testbmp);
       while(1)
       {
       OLED_P6x8Str(10,7,"loading.  ");
       DELAY_MS(500);
       OLED_P6x8Str(10,7,"loading..  ");
       DELAY_MS(500);
       OLED_P6x8Str(10,7,"loading...");
       DELAY_MS(500);
       OLED_P6x8Str(10,7,"loading   ");
       DELAY_MS(500);
       }
    }
}

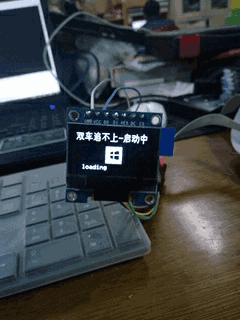

效果如下：

显示图片测试：

#include "common.h"
#include "include.h"
#include "oled.h"
uint8 bmp1[]={};//省略
uint8 bmp2[]={};//省略
uint8 bmp3[]={};//省略
uint8 bmp4[]={};//省略
void main()
{
  OLED_Init();
    while(1)
    {
       Draw_BMP(0,0,73,6,bmp1);
       DELAY_MS(500);
       Draw_BMP(0,0,73,6,bmp3);
       DELAY_MS(500);
       Draw_BMP(0,0,73,6,bmp1);
       DELAY_MS(500);
       Draw_BMP(0,0,73,6,bmp2);
       DELAY_MS(500);
       Draw_BMP(0,0,73,6,bmp1);
       DELAY_MS(500);
       Draw_BMP(0,0,73,6,bmp3);
       DELAY_MS(500);
       Draw_BMP(0,0,73,6,bmp2);
       DELAY_MS(500);
       Draw_BMP(0,0,73,6,bmp1);
       DELAY_MS(500);
       Draw_BMP(0,0,73,6,bmp4);
       DELAY_MS(500);
       Draw_BMP(0,0,73,6,bmp1);
       DELAY_MS(500);
    }
}

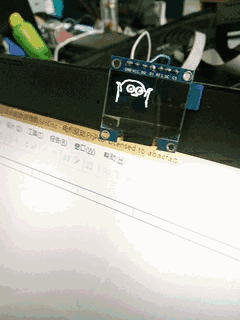

效果如下：

测试代码：http://git.oschina.net/chenxuuu/K60-test/tree/master/OLED

转载保留版权：晨旭的博客 » 《K60笔记-OLED显示》

本文链接地址：https://www.chenxublog.com/2016/03/04/k60-oled.html
